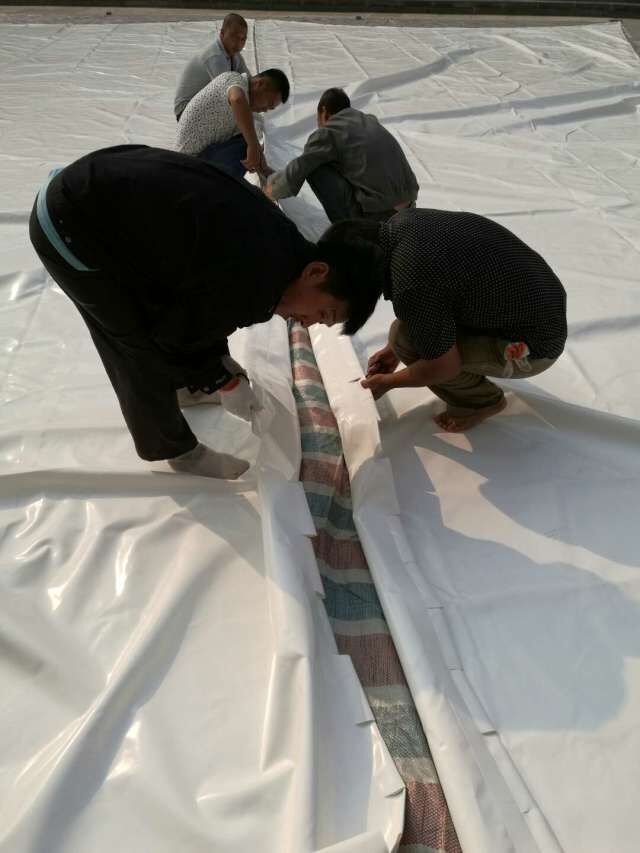

ETFE膜结构在安装过程中，由于施工人员经验不足、张拉顺序、张拉方法、张拉力度控制不理想，会在膜的角部及边绳位置处产生撕裂现象，以上情况，在ETFE膜结构安装过程中较为常见。我们学习德国ETFE膜结构的施工方法和常规做法，结合我们13年的膜结构施工经验，对于撕裂处，常采用手动热合进行热合处理。具体如下：
1、对于靠近角部的破坏，即破坏位置距离边绳100~110mm，可采用以下修补方法：
（1）取标准修补用透明ETFE膜材，标准尺寸宽80mm，按照撕裂长度来确定修补膜的长度，原则上长度每边要大于裂缝的50mm。
（2）使用手动热合机进行热合，热合时间根据膜材的厚度以及电压来确定，热合温度不超过340摄氏度。
（3）然后，取透明ETFE膜材，按照裂缝形状，裁剪；由于受热合机热合刀的尺寸限制，我们无法热合超过热合刀长度的ETFE膜，因此，按照热合刀长度，确定角部膜材的尺寸，然后将此膜材整体热合到撕裂的角部位置。
（4）完成修补工作。
2、撕裂处理程序
为了保证撕裂处理的严肃性及程序化，可按以下程序来进行处理：
（1）撕裂位置记录
发现撕裂情况，对撕裂位置进行准确记录，并按附件一一记录；
（2）撕裂修补申请
上报撕裂位置，及修补申请，经相关部门同意后，严格按照本预案进行修补，并按附件一一记录；
（3）热合试件
发生修补日要保留当日试件，送有关部门检验。
